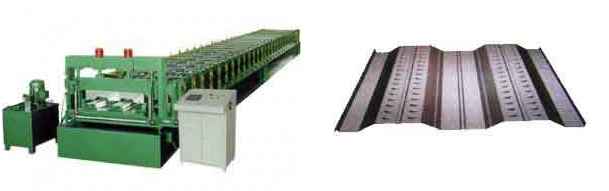

  688型楼承板机
压型钢板型号 688 用途 有效覆盖宽度(mm) 680 展开宽度(mm) 1000 楼面钢承板 板厚(mm) 0.8 1.0 1.2 截面惯性距(cm4/m) 91.62 119.38 142.01 截面抵挡距(cm3/m) 23.46 30.58 36.98 688型楼承板机技术参数 1 自动内......
TAG:


压型钢板型号 688 用途
有效覆盖宽度(mm) 680
展开宽度(mm) 1000 楼面钢承板
板厚(mm) 0.8 1.0 1.2
截面惯性距(cm4/m) 91.62 119.38 142.01
截面抵挡距(cm3/m) 23.46 30.58 36.98
688型楼承板机技术参数
   1 自动内张紧开卷机
   a.装卷内径
   b. 最大装卷宽度 1000mm
   c. 最大装载重量 :6000kg
   d. 液压功率:3kw
   e. 马达功率:3kw
   f. 油缸内径:120mm
   g. 工作压力:10Mpa
   2 成型主机
   a. 机架排楼:24排:24 steps
   b. 主轴材质45#钢调制处理,外径80mm .轧辊材质15GCR 轴承钢处理HRC58-60°。
   d. 主电机功率:22kw
   e. 轧制速度:9-12m/min
   f. 支架350#工钢焊接
   g. 轧辊表面镀硬铬厚度0.05mm.
   3 液压切刀
   a. 刀片材料:Cr12淬火处理
   b. 切断系统:采用先进的液压驱动,成型后自动尺切断,不变形,无废料,安全系数较高(主机停切断)
   4 电控系统
   a.屏显:采用5.7寸台湾台达触摸屏
   b.主机计算机(PLC):采用台湾台达DVP14ES
   c.编码器:采用韩国奥托尼克斯ENC-1-1-1t-24
   5 液压系统
   a.采用台湾先进液压系统
   b. 功率:4KW
楼承板的构造与使用方法 楼承板型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm,高51 mm ~76mm.工程楼面楼承板与钢筋混凝土结构共同作用,系复合结构。
